Каталоги УГО¹ электронных компонентов

для Autodesk Actrix Technical 2000²

Квази-ЕСКД: Ревизия 1.13 от 09.11.2004

(на основе стандарта ЕСКД)

Для тех кто оформляет "схемы электрические принципиальные", но не занимается трассировкой печатных плат³ и к тому же знаком с программой Actrix Technical 2000 фирмы Autodesk (далее просто Actrix)  могут быть полезны каталоги готовых компонентов для изображения РЭК [Actrix2K_ESKD113_catalogs.zip]. Эти компоненты обладают некоторой сообразительностью благодаря встроенным алгоритмам, причем в значительно большей степени, чем стандартные компоненты Actrix. Попробуйте их - Вы поймете, насколько легко и быстро оформляются схемы на компьютере.

[примеры схем]

Чтобы оценить возможности компонентов можете скачать файлы примеров [Actrix2K_ESKD105_samples.zip]. Обратите внимание на контекстное меню компонентов, в нем есть некоторые полезные команды (на русском языке), а также на дополнительные свойства (Extended properties) компонентов в инспекторе (Property window).

К сожалению, эти компоненты (ActiveShape's) появились на свет исключительно благодаря случайному стечению обстоятельств, поэтому комплект УГО РЭК далеко не полный. К тому же в нем есть УГО, все еще не "доведенные до ума". Если это представляет интерес, базу конечно можно развивать и дальше⁴.

Для черчения необходимо настраивать сетку на листе в 2,5мм (и, естественно, использовать метрическую систему). Все это уже настроено в готовых шаблонах документов [Actrix2K_ESKD107_templates.zip]⁵.

Для нормального отображения УГО также желательно (даже обязательно) иметь шрифт ISOCPEUR (Copyright © 1997,1998 Autodesk Inc.). Написание этого шрифта наиболее близко к ГОСТовскому. Его отсутствие выражается в очень некрасивых больших буквах шрифта Arial, которые кое-где даже не помещаются на УГО.

Судя по всему, в составе Actrix данный шрифт отсутствует, раздобыть же его можно из AutoCADа, по крайней мере, не старее версии 2000-го года. Находится он в файлах isocpeur.ttf и isocpeui.ttf. В случае, когда на компьютере уже стоит AutoCAD данная проблема отпадает.

Кстати, возможен альтернативный вариант - шрифты GOST type A или GOST type B (Copyright © 1996-97. ASCON Ltd.). Находятся они в файлах gost_a.ttf и gost_b.ttf и входят в любой пакет семейства КОМПАС по крайней мере версии не ниже 5.10 (КОМПАС-3D LT, КОМПАС-График и др.). В случае, если Вы являетесь пользователем одного из этих пакетов, проблема установки данных шрифтов для Вас отпадает. Замечу, что данные шрифты иметь очень полезно при заполнении спецификации (14 размер букв худого type A позволяет тиснуть в таблицу информацию более компактно по сравнению с ISOCPEUR). Но сами УГО все же заточены под ISOCPEUR.

Замечу, что нет насущной необходимости в установке какого либо из выше перечисленных пакетов из-за одних только шрифтов. Вам не составит труда найти их в самостоятельном виде в "большой свалке" по имени Интернет.

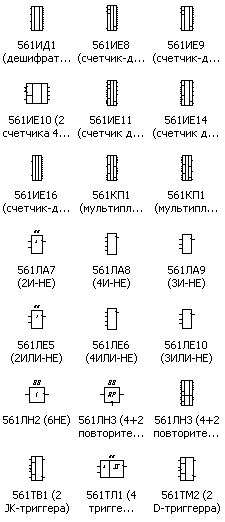

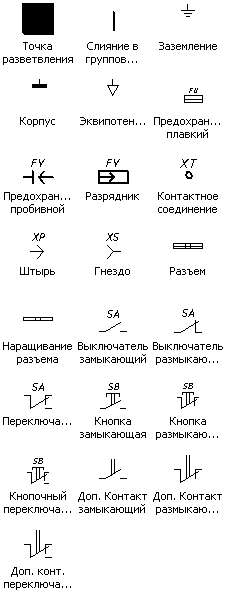

Полный список УГО.

Основные отличия последней ревизии можно узнать из хронологии изменений библиотек.

Некоторое представление о возможностях УГО можно получить краткого описания в картинках.

В довершение - несколько досадных фактов:

• В силу текстовой сущности ActiveShape и хранения каждого экземпляра объекта файлы чертежей, выполненные в Actrix, как правило, пожирают солидное дисковое пространство (например среднестатистическая принципиальная схема на простыне A1 занимает около 3,75Мб). "Масла в огонь" подливает возможность произвольно крутить и отражать УГО, за что приходится расплачиваться очень длинными скриптами. Однако все вышеперечисленное также способствует отличной сжимаемости файлов Actrix (та же схема в RAR-архиве занимает чуть больше 150Кб, а несколько схем в совокупности упаковываются даже лучше).

• Вторым недостатком Actrix является то, что на данный момент фирма Autodesk остановилась на версии 2 и дальнейшего развития программы не обещает. Поэтому имеется печальная неопределенность в будущем этого в некоторых аспектах отличного от других пакета, в который заложена очень мощная технология, позволяющая буквально "оживить" обычные рисунки. В этом, конечно, виноват конкурент Actrix (Microsoft Visio²), но то, что умеет Actrix - не по зубам самой новейшей версии Visio. Если кто-то сможет доказать обратное - напишите мне...



  И одна радостная новость:



• В 2003 году (более того, в его начале) вышел в свет Service Pack 1 для Actrix Technical 2000. И это не может не радовать.

Любые вопросы, предложения и замечания, а также информацию о замеченных ошибках оставляйте в гостевой книге или направляйте на vfkomarov@gmail.com. К сожалению я не могу гарантировать Вам быстрого ответа по причине ограниченности свободного времени, но обещаю по мере возможностей реагировать на Ваши сообщения.

1. УГО - условное графическое обозначение.

2. Для справки: Actrix Technical - Microsoft Visio-подобная программа (может с Visio Вы более знакомы) от создателей может и не сильно "крутой" но хорошо известной у нас САПР AutoCAD.

3. Actrix - прежде всего среда программирования: теоретически возможно написать или адаптировать готовый трассировщик, будущий работать и в данной программе. Кстати автор странички однажды создавал объект для оформления разводки печатной платы.

4. На самом деле по просьбам "трудящихся" базы изредка реконструируются и пополняются.

5. Если у Вас Actrix проинсталлирован не в D:\Program Files\Actrix 2000 и, к тому же, Вы скопировали каталоги не в папку Solutions\Электроника, то при открытии шаблонов программа должна "выругаться". Лучше не игнорировать отсутствие файлов, а сразу найти каталоги вручную и пересохранить шаблоны (это же касается и файлов уже созданных документов). В противном случае Вы обречены игнорировать это событие при каждом открытии не только шаблонов, но и документов, созданных на их основе. Что касается некоторых изменений в названиях каталогов, то при поиске старого каталога укажите соответствующий файл с новым именем, либо, при невозможности его идентификации, произвольный каталог, который затем можно будет при необходимости корректно закрыть. А лучше всего добавить папку каталогов к списку поиска каталогов в меню "Tools" > "Options" на закладке "File locations".
